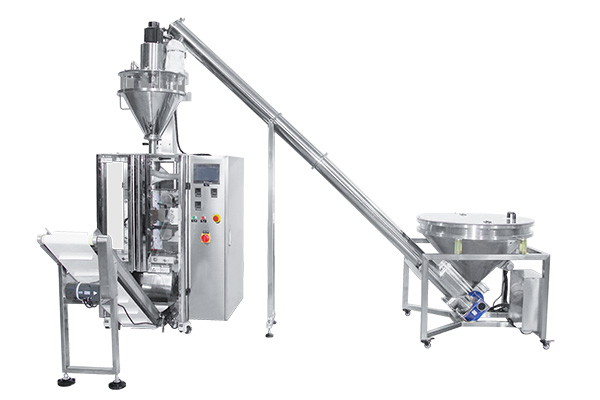

Вертикальная упаковочная машина L420/520/620/720/820FT

Вертикальная упаковочная машина с шнековым дозатором, L420/520/620/720/820FT

Производственная мощность: до 85 пакетов/мин;
Тип пакетов: пакет-подушка. Функции перфорации отверстий или фальцовки опциональны;
Применение: упаковка порошкообразной продукции (мука, соевый порошок, кофе, стиральный порошок и др.);

Комплектация

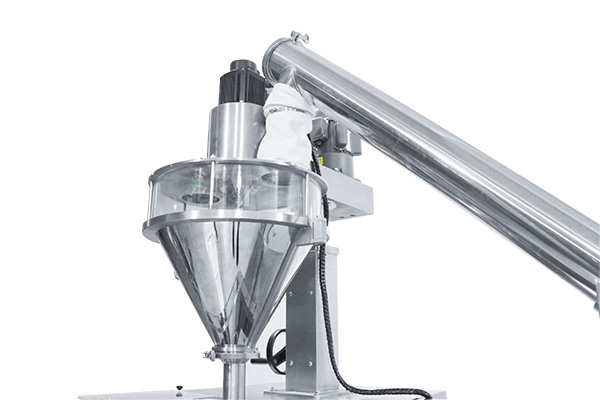

Винтовая система дозировки

Продукция, подлежащая упаковке, измеряется посредством винтовых оборотов. Это очень быстрый и точный метод измерения, диапазон ошибок которого составляет ±1г. Емкость варьируется от 30 до 50л в зависимости от типа упаковочной машины.

Фотоэлектрический датчик и система подачи чувствительны к упаковываем материалам и могут заполняться ими в режиме реального времени. Загрузочный бункер открытого типа легко поддается чистке.

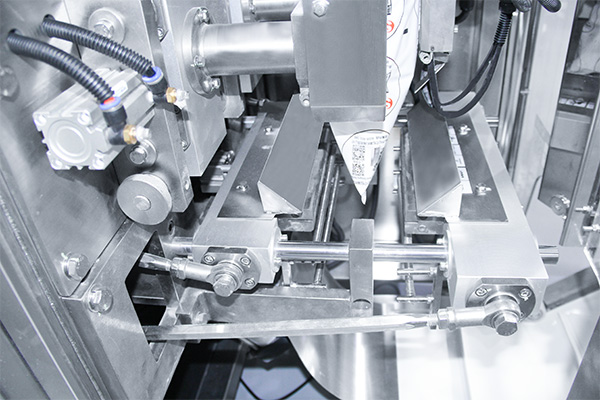

Вертикальная упаковочная машина

Упаковочная машина управляется посредством серводвигателя Panasonic. Машина оснащена системой волочения одинарной/двойной пленки, которая обеспечивает стабильность транспортировки пленки и качественную формовку пакетов. Воздушный цилиндр SMC/Airtac повышают степень герметичности пакетов и снижают вероятность отказов.

Внешнее разматывающее устройство значительно упрощает процесс замены пленки. Стандартное печатающее устройство использует прерывистое кодирование ленты и гарантирует устойчивость цвета напечатанной даты.

Система управления ПЛК, драйвер Panoramic и сенсорный экран Wienview характеризуются простотой управления и чувствительностью к прикосновениям. Операционная система поддерживает большое количество языков, среди которых английский, русский, французский, испанский, арабский, корейский, персидский и др.

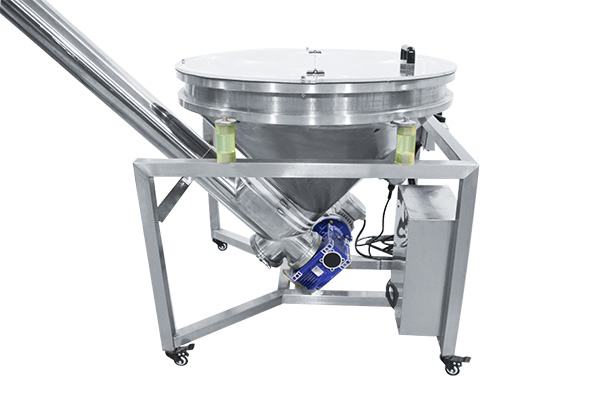

Винтовой дозатор

Продукция транспортируется посредством винтовых поршней, а бункер обладает вибрационными функциями, что исключает возможность накопления материала. После получения светового сигнала из системы подачи, осуществляется автоматическая подача материала. Устройство характеризуется легкостью эксплуатации и управления.

Процесс подачи полностью герметичен, что значительно минимизирует возможность попадания пыли. Емкость вибрационного бункера составляет 80-150л, а диаметр дозирующей трубки составляет 100-114мм, что зависит от размеров упаковочных машин.

Конвейер для транспортировки готовых пакетов

Готовые пакеты транспортируются к платформе посредством винтовых поршней, которые приводятся в движение микромоторами. Пропускная способность конвейера составляет 60-80 пакетов в минуту. Оборудование характеризуется плавностью и низким порогом шума рабочих процессов.

Конвейерная лента может быть спроектирована отдельно в соответствии с потребностями заказчика. Например, ленточный конвейер из ПВХ, цепной конвейер из нержавеющей стали или цепной ПВХ конвейер являются опциональными, что зависит от конкретных требований заказчика.

Технические характеристики

Модель	SK-L380DL-FT	SK-L420DL-FT	SK-L420-FT	SK-L520-FT	SK-L620-FT	SK-L720-FT	SK-L820-FT
Заполняющая способность	30-500г	50-1000г	100-1000г	100-2000г	500-3000г	500-5000г	800-10000г
Ширина пакетов	50-180мм	80-200мм	80-200мм	100-250мм	150-300мм	180-350мм	200-400мм
Длина пакетов	80-240мм	80-300мм	80-300мм	80-350мм	100-400мм	100-500мм	200-600мм
Скорость	5-85 пакетов/мин	5-80 пакетов/мин	5-80 пакетов/мин	5-70 пакетов/мин	5-55 пакетов/мин	5-55 пакетов/мин	5-50 пакетов/мин
Тип материала	полиэтилен, пластины, нетканое полотно и др.	полиэтилен, пластины, нетканое полотно и др.	полиэтилен, пластины, нетканое полотно и др.	полиэтилен, пластины, нетканое полотно и др.	полиэтилен, пластины, нетканое полотно и др.	полиэтилен, пластины, нетканое полотно и др.	полиэтилен, пластины, нетканое полотно и др.
Размеры оборудования (ДхШхВ)	4300х930х2500мм	4300х930х2500мм	4300х1000х2500мм	4300х1000х2800мм	4500х1300х3200мм	4500х1300х3200мм	4500х1450х3800мм
Вес оборудования	700kкг	850кг	980кг	1000кг	1200кг	1200кг	1400кг
Упаковочные деревянные ящики	5 ящиков / 5-6м³	5 ящиков /6-7м³	5 ящиков /6-7м³	5 ящиков /7-8м³	5 ящиков /8-9м³	5 ящиков /8-9м³	5 ящиков /9-10м³
Потребление воздуха	0.65М Па, 2.5м³/мин
Электропитание	220 В 50/60 Гц 2,4 кВт		220 В 50/60 Гц 3кВт				220 В 50/60 Гц 4кВт

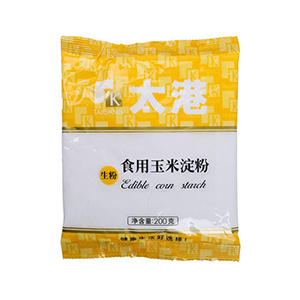

Примеры упаковываемых материалов

Компания SOONK основана в 2008 году и специализируется на производстве упаковочного оборудования и предлагает упаковочные решения для удовлетворения широкого спектра рыночных потребностей. Наш богатый опыт в упаковочной промышленности позволяет нам предлагать экономичные гибкие упаковочные машины и предоставлять заказчикам только лучший сервис. Наша приверженность высококачественным упаковочным решениям позволила нам стать ведущим производителем упаковочного оборудования для разных областей промышленности, помогая заказчикам достигать своих производственных и маркетинговых целей.
